YTTW礦物質絕緣防火電纜

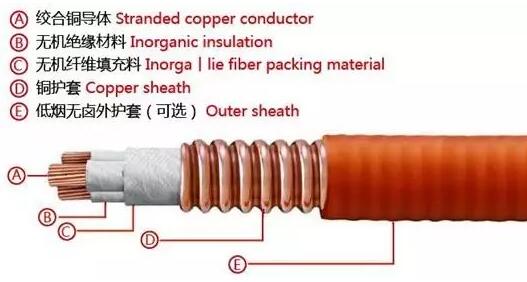

產品結構



YTTW系列金屬護套無機礦物絕緣電力電纜的導體采用多股銅絞線，絕緣采用耐高溫合成云母帶機械繞包，絕緣層外采用無堿玻璃纖維密實填充，護套采用銅帶縱包后焊接成銅管，再經連續滾軋波紋成型。特定要求金屬護套不能裸露場合，可以在外面加一層聚烯烴（低煙無鹵）護套。

本產品為國內首創(chuàng )，國際上沒有原型。產品較之BTTZ系列相比，保持了高度防火特性的同時，可以做到連續大長度，95㎜²以?xún)纫部梢宰龀啥嘈境山M電纜，克服了接頭過多、施工難度過大的缺點。但是，波紋銅管焊縫容易開裂、單一云母絕緣，也成為先天性的結構缺陷，對安裝工藝能力的要求仍然很高。

產品標準

1、JG/T 313-2011額定電壓750V及以下金屬護套無機礦物絕緣電纜及終端；

2、BS 6387:1994在火焰條件下電纜保持電路完整性的性能要求；

3、遵循相應的企業標準。

用途

柔性礦物絕緣礦物電纜（BTTW）具有保護生命、物資、信息安全的重要作用，應用于主干線路、消防線路、逃生救援系統，如應急照明、火災監測、報警系統、電梯系統、排煙系統，以及控制線路等。

公共建筑：高層建筑、地下建筑、賓館飯店、醫院、學校、商務中心、  政務中心、百貨商場、大型超市、物流倉庫、銀行證券保險等金融機構、郵電中心、電力控制室、變電房、博物館、紀念館等歷史性建筑。

基礎設施：機場航站樓、車站、樞紐中心、港口、地鐵系統、橋梁、隧道。

工業領域：煤炭采掘、煤炭化工、油田開采、石油化工、煉油廠、冶金工業、鋼鐵工業、船舶工業、航空航天、電力工業、醫藥工業、玻璃工業、造紙工業、軍事系統。

防火、防爆、高溫場所：石油庫及加油站、天然氣輸送及壓縮站、園林景觀、名勝古跡、木結構建筑。

主要性能

YTTW、BTTW柔性礦物絕緣防火電纜與其它普通電纜的主要區別之一就在于生產時利用了大功率電子加速器產生的高能電子束（β射線）對特殊配方的無機化合物進行了交聯處理，從而使電纜不僅能經受高達125℃的工作溫度，而且在保持柔軟性能的同時又大大提高了防火性能?？稍谪撦d1000V工作條件下承受950℃、3小時的燃燒，同時具有抗噴淋、抗機械撞擊的功能。

電纜特性

①耐火標準可通過BS6387三項考核：即950℃3h火焰下不擊穿，650℃30min后承受15min的水噴淋（直接浸水亦可），950℃火焰下承受15min的敲擊振動而不破壞，從而在耐火性能上完全達到BTT的考核標準。

②該產品1.5~6平方規格可生產1~37芯，10~240平方規格可生產1~5芯，300~630平方可生產單芯, 長度可根據用戶需要，整根無接頭整盤交貨。

③敷設時可不必另行穿管，具有BTT同等的防水、防沖擊功能。

④具有良好的防鼠、防蟻、防輻射功能,可保證電纜具有穩定性、壽命長和耐久性。

⑤工作溫度低、線損小、抗過載能力強，使用壽命長、安全性高，在有環保要求的項目中尤其適合應用。

⑥防爆：電纜中高度壓實的絕緣材料及專門密封套安裝的電纜終端可以阻止蒸汽、氣體和火焰進入與電纜連接的電氣設備，因而實用于有爆炸危險的地方和各種防爆設備、器材的連線。

⑦耐腐蝕（BTTW）系列礦物絕緣電纜的金屬套具有高耐腐蝕性，對于大多數的裝置來說，它不需要采取附加的防護措施；即使在電纜的金屬護套易遭受化學品腐蝕或工業污染嚴重的地方，因為電纜最外層有塑料外護套的保護，它仍然安全。

⑧機械性強度高（BTTW）系列礦物絕緣電纜堅固耐用，在電纜直徑變形三分之一的情況下仍可正常工作，即使經受劇烈的機械破壞，也不會(huì )損害其電性能。）防火電纜

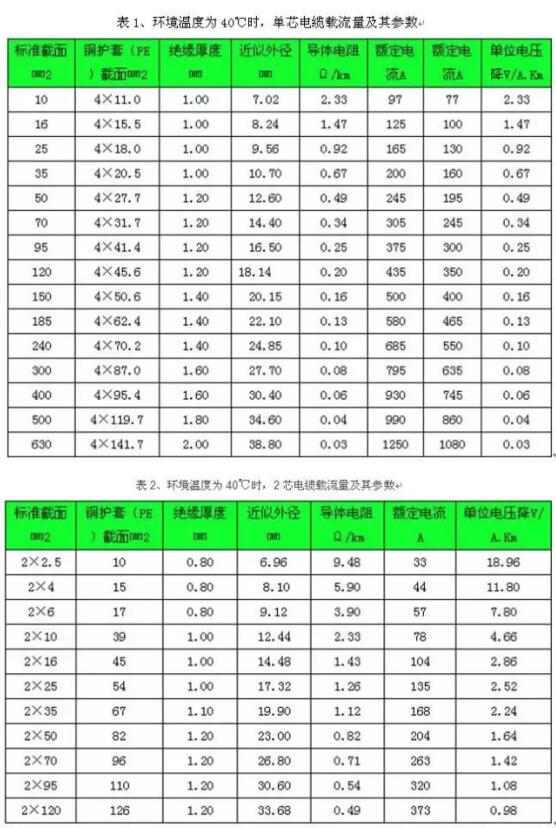

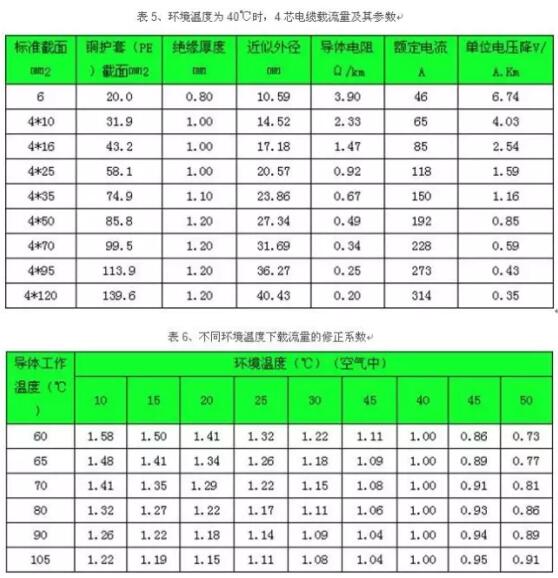

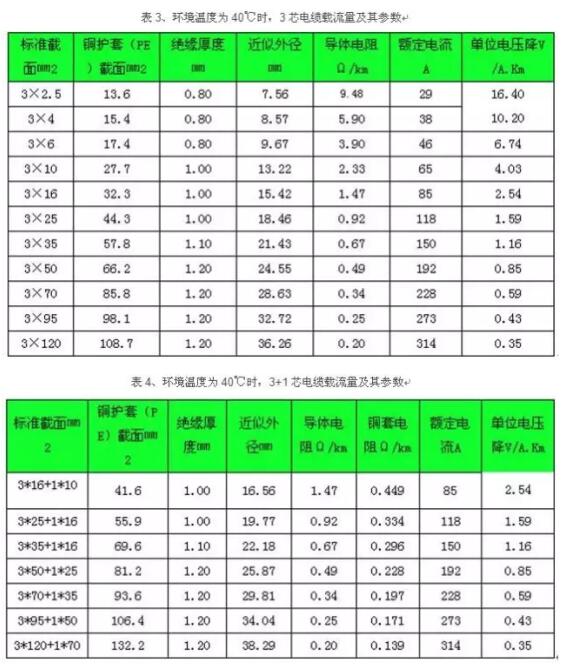

技術參數



安裝敷設

1、安裝條件：適宜梯架方式明敷，也可以橋架敷設或埋設，單根單芯不宜穿金屬管；

2、安裝工藝：有專用連結件，具體參照廠家《安裝指導手冊》；

3、注意事項：電纜的支持與固定

A、水平吊架允許跨距 1）電纜外徑≤20㎜，允許跨距400㎜

2)電纜外徑>20㎜，允許跨距800㎜

B、垂直支架允許跨距 1）電纜外徑≤20㎜，允許跨距1500㎜

2)電纜外徑>20㎜，允許跨距1000㎜

C、在電纜橋架中敷設，固定電纜的允許跨距可參照a、b項

D、電纜的彎曲半徑為20D（電纜外徑）；

E、單芯電纜的固定，不應采用磁性閉合的高導磁材質構成，例如用鐵絲捆扎等，可以用非磁性材料固定，或磁性不閉合磁質構件固定。

F、單芯電纜的固定構件的機械強度，應驗算短路電動力條件。固定間距應避免交流震動及其噪聲。

G、分割電纜銅護套嚴禁用鋼鋸及易產生金屬屑或毛刺的工具。

H、電纜開剝接頭處嚴禁有金屬及毛刺嵌入無機絕緣材料中。
