低壓電纜和高壓電纜截面的選擇方法

低壓電纜和高壓電纜截面的選擇方法

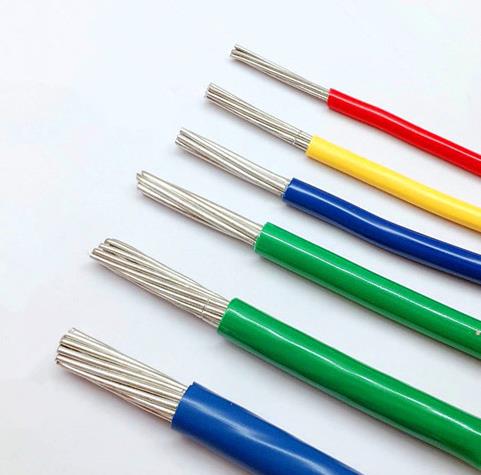

低壓電纜有單芯、雙芯、三芯、四芯等多種線芯數量。單芯電纜可以按需要應用于單相制線路或三相制線路。雙芯電纜用于單相線路，三芯和四芯電纜分別用于三相三線制線路和三相四線制線路。常用的低壓電纜線芯截面積有10平方，16平方，25平方，35平方，50平方，70平方，95平方，120平方，150平方，185平方，240平方等。

由于電纜的散熱條件差，高壓線路短路電流又大，因此短時間大的短路電流通過時，會(huì )使電纜芯線的溫度超過其絕緣材料的短時允許溫度，而受到損壞。所以高壓電纜要考慮短路時的熱穩定性。一般高壓電纜的截面按經濟電流密度選擇，按時長允許電流、允許電壓損失和短路時的熱穩定性條件校驗。
